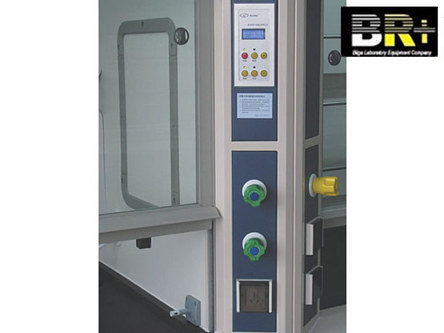

VAV變風量通風柜
VAV變風量通風柜概述
VAV變風量通風柜就是排風量隨著拉門位置的變化而變化，以保持某恒定面風速的排風柜。
VAV變風量通風柜控制原理
流量壓力差綜合控制法：變頻器（VFD）+管道靜壓傳感器+微面風速儀+變風量調節閥（FVHD）。通風柜的微面風速儀實時監測真實面風速，并將風速信號傳遞給監控器，監控器收到風速值信號后與設定值（通常是0.5M/S）比較，當使用者開啟通風柜門的高度發生變化而造成面風速發生變化時，調節變風量調節閥上的執行器，改變閥門開度來調節拍風量，當風量調節閥發生變化時，管道靜壓隨之發生變化并被管道靜壓傳感器所測量，所得數據按照預設程序通過變頻器（VFD）來改變風機轉速，從而始終保持用戶所需的通風柜操作面風速（0.5m/s±0.1ms）。
VAV變風量通風柜與其他通風柜的區別
普通定風量通風柜：風機沒有使用變頻技術，風量、功率恒定，選擇風機時要以最大終端風量為標準，且只使用一臺通風柜時風機也是滿負荷運轉，能耗浪費大、風速不均勻、風噪過高等缺點；
常規變頻通風柜：風機使用變頻技術，風量可根據每臺通風柜使用情況獨立控制，相對定風量通風柜能耗、噪音有所降低，但當多臺通風柜共用一臺風機時，受風量控制系統局限，每臺通風柜風速、風量不均勻，并且當通風柜門高度發生變化時操作面風速變化過大，從而影響排風效果（操作面風速過低或過高都會造成有毒氣體外逸），且單臺風機不宜對過多通風柜進行排風；
VAV變風量通風柜：可根據使用者開啟每臺通風柜拉門高度進行風量精確控制（始終保持操作面風速0.5m/s），噪音低、能耗小（當風機風量為50%時，電機功率只有額定15%），且不受通風柜終端數量限制。
